地坪施工过程中，混凝土浇筑初期常见的问题有泌水、沉降、塑性收缩及表面开裂等。这些初期症状常常会影响地坪后期的性能及耐久性。

针对这些症状的原因分析如下：

1. 泌水

   混凝土泌水是指混凝土浇筑后，混凝土中水分由于重力较轻上浮至混凝土表面，形成一层清水（或含少量水泥浆的稀浆）的现象，本质是混凝土中骨料、水泥颗粒等固体组分沉降，水分向上浮升的结果，导致表层混凝土强度降低、起砂起粉、产生裂缝，严重影响地坪的质量。

常见原因包括：

①水灰比过大：自由水过多，无法被水化反应消耗，上浮形成泌水。

②原材料：水泥标号或品种选择不当，水泥颗粒较粗、比表面积小，吸附水分能力弱，水分易脱离水泥颗粒上浮；骨料级配不良，粗骨料颗粒过大、连续级配缺失或细骨料细度模数偏高，导致骨料空隙率大，水分在空隙间向上迁移。

③施工操作不规范：搅拌时间太短，水泥、骨料、外加剂未充分混合，水分易集中上浮；搅拌时间太长，破坏水泥浆结构，导致离析，水分上浮；振捣过度导致过振离析。

    2. 沉降

沉降是指混凝土在初凝前，拌合物内部固体颗粒在重力作用下沉，自由水和空气向上排出的物理变化。

沉降的原因包括

①混凝土配合比不当，水胶比过大，胶凝材料用量不足，固体颗粒沉降阻力小，初期沉降量显著增大；水泥用量不足或骨料级配不良，导致水泥浆无法包裹骨料，加剧初期沉降。

②施工操作：浇筑高度过高使得骨料下落过程加速沉降；振捣过度破坏混凝土内部结构，骨料分层下沉。

3. 塑性收缩

   塑性收缩是指浇筑至初凝前，因表层水分蒸发速度过快，内部水分迁移补充不及时，导致体积收缩现象。

塑性收缩的原因主要包括：

①环境因素：环境温度高，表层水分蒸发速度快；空气相对湿度低，表层水分蒸发加剧导致混凝土表面水分快速蒸发；风速过大，加速表面水分散失。

②混凝土自身因素：水泥用量过高加快水化放热，提升表层温度间接加速水分蒸发；细骨料占比大、掺合料不足，降低拌合物保水性。

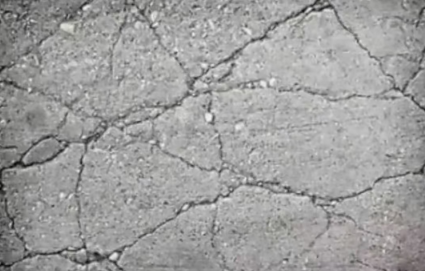

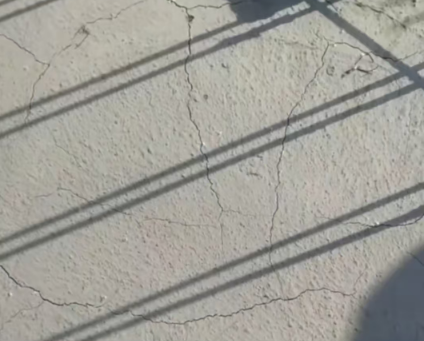

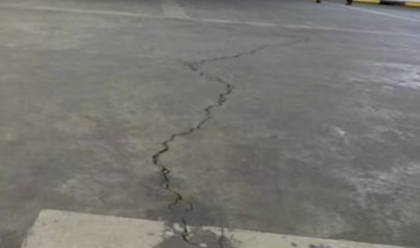

4. 表面开裂

地坪表面开裂是混凝土浇筑初期在泌水、沉降、塑性收缩多种因素综合结果。

主要原因有：

①泌水导致界面粘结力下降，形成的水囊削弱了水泥浆与集料间的界面粘结作用。

②沉降过程受到阻碍，产生拉应力，导致产生裂缝。

③表层水分蒸发过快导致塑性收缩，进一步加剧了裂缝的形成。

1. 优化配合比

   合理调整水灰比，防止自由水量过多。优化水泥、掺合料和外加剂的配比，提高混凝土的匀质性。




2. 精选原材料

   选择粗细适中、矿物组成合理的水泥。严格控制砂石的含泥量和粒径分布，避免使用级配不良的集料。选用与水泥相容性好的外加剂，并根据实际情况调整掺加量。

   具体措施有：

①优化保水性：通过加入适量的富浆保水剂，增强混凝土的保水能力，减少泌水现象。

②改善和易性：利用高性能减水剂、聚醚流变剂，改善混凝土的粘聚性和流动性，使混凝土更加均匀稳定，减少离析风险。

③控制凝结时间：掺加适量的缓凝剂，适当延长混凝土的凝结时间，有利于混凝土内部水分均匀分布，减少塑性收缩和开裂的可能性。

④增强抗裂性：部分外加剂还能通过提高混凝土的密实性和抗拉强度，间接增强其抗裂性能，进一步预防开裂现象的发生。




3. 施工工艺

   控制好振捣时间和强度，避免过度振捣导致骨料下沉，并且在混凝土初凝前及时进行二次抹面，消除表面裂纹。




4. 改善施工条件

   高温、大风、干燥天气施工时，需做好遮阳、挡风措施，降低环境温度和风速，同时及时做好保湿养护措施，适当延长养护时间，确保混凝土充分水化硬化，提高强度和耐久度。

综上所述，地坪混凝土浇筑初期的泌水、沉降、塑性收缩与表面开裂是由多种因素共同作用的结果。通过控制配合比、精选原材料、控制好施工工艺、改善施工条件等措施，可以有效地预防泌水、沉降、塑性收缩与表面开裂等现象，提高地坪混凝土的性能和耐久性。
